Memcached的存储原理解析（续）

2021-08-12
13分钟阅读时长
存储

概述

在前面的Memcached的存储原理解析一文中，简单分析了memcached的存储原理，但是最近在照搬memcached的实现原理到项目中时，发现前面的梳理还不够细致，有一些细节没有谈及，因此重新整理一篇文章。

slab

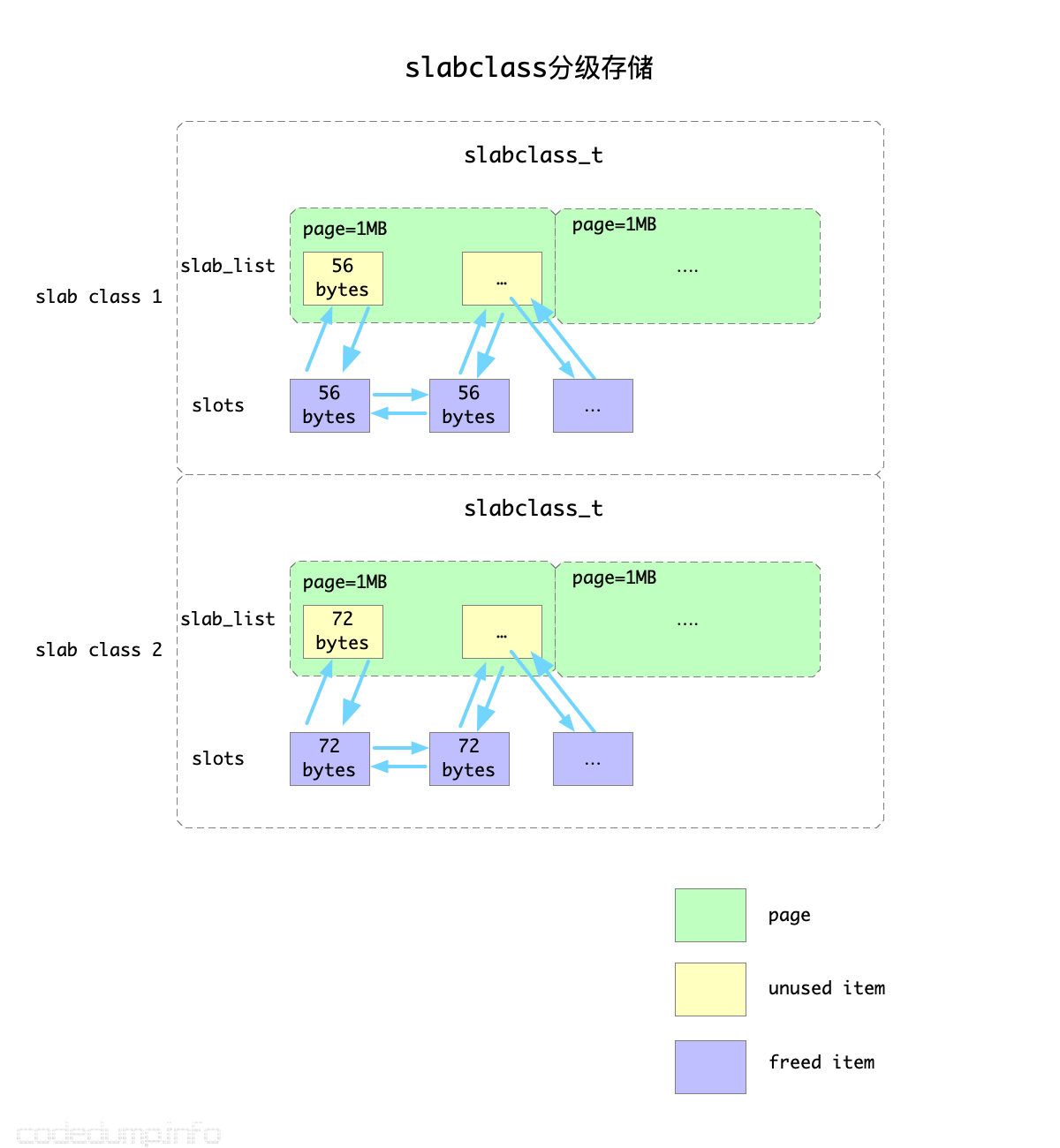

memcached是根据slab为基础单位来管理空闲空间的。slab的大体原理如下图：

slabclass的分级存储

slabs.c中定义了类型为slabclass_t、大小为MAX_NUMBER_OF_SLAB_CLASSES的数组slabclass，用于分级存储。

数组中的每个slabclass_t元素，其能分配出去的内存大小递增，由如下的规则决定：

  • 每个数组可分配的内存大小都要8字节对齐（CHUNK_ALIGN_BYTES）,这个大小保存在slabclass_t的size成员中。
  • 数组的第一个slabclass_t元素的可分配内存大小为sizeof(item) + settings.chunk_size。这之后的slabclass_t可分配内存大小，都在上一个的元素的基础上放大factor倍，同时还要8字节对齐。
  • 每次分配一个页面的大小由配置项settings.slab_page_size来决定，因此每一个slabclass_t元素的一个页面能容纳的item数量为settings.slab_page_size / slabclass[i].size。

以上图为例，假设第一级存储的item大小不超过56字节，每个slab之间的增长因子是1.2，那么下一个slab存储的item内存大小就是56*1.2=72字节。

在当前还有空闲可用内存的情况下，每一次分配新的空间，都是以page（page=1MB）为单位的，然后再根据该slab的item大小划分为多个空闲可用item。

slabclass_t类型中最重要的是以下两个成员：

  • slab_list：保存已经分配出去的page数组，分配一个page的内存之后，需要将page根据该slab的size划分成多个空闲的item，挂载到下面提到的slots链表中。当最后需要回收分配出去的内存时，直接遍历slab_list中的成员回收内存即可。
  • slots：保存空闲item链表。空闲item来源有两部分，一部分是从page中分配但是还未使用的item，还有一部分是曾经被使用后来释放回来的item，上图中使用了不同的颜色进行了区分。

当需要分配一块大小的内存时，首先需要根据其大小，计算出该尺寸最终对应到上面的哪个元素，这个数组索引在Memcached中被称为clsid，这个计算索引的过程参见函数slabs_clsid。

比如：

  • slabclass[0].size = 56，fator参数为1.2，那么slabclass[1].size = (56 * 1.25)向上对齐8位 = 72，以此类推。
  • 假设需要分配的内存大小为60，就会去找slabclass_t.size >= 60的第一个slabclass，在这个例子中返回的clsid是1，也就是slabclass[1]。
  • 内存分配时根据大小向上取满足条件的第一个slab的做法，优点在于方便了内存的分配管理，缺陷是会浪费掉部分空间，比如上面的例子中，将大小为72的slab用于60的内存，那么12字节的空间就被浪费掉了。

从上面可以看到，slabclass_t用于管理空闲内存，当需要分配新item时，会依次做如下的检查：

  • 如果slots链表中还有空闲item，直接摘下来使用；
  • 否则，如果当前还没有达到内存分配的阈值，就分配一个新的page出来，将page按照该slab的大小划分为多个item，这些新分配出来的item都挂载到slots链表中。
  • 如果以上两步都不满足了，说明当前已经没有可用的内存和空闲item，需要进行淘汰了。

讲到item的淘汰，就涉及到下面的LRU算法了。

LRU算法

旧的LRU算法及其问题

以往的LRU算法，基本做法都是这样的：

  • 创建一个LRU链表，每次新加入的元素都放在链表头。
  • 如果元素被访问了一次，同样从当前链表中摘除放到链表头。
  • 需要淘汰元素时，从链表尾开始找可以淘汰的元素出来淘汰。

这个算法有如下几个问题：

  • 元素被访问一次就会被放到LRU链表的头部，这样即便这个元素可以被淘汰，也会需要很久才会淘汰掉这个元素。
  • 由于上面的原因，从链表尾部开始找可以淘汰的元素时，实际可能访问到的是一些虽然不常被访问，但是还没到淘汰时间（即有效时间TTL还未过期）的数据，这样会一直沿着链表往前找很久才能找到适合淘汰的元素。由于这个查找被淘汰元素的过程是需要加锁保护的，加锁时间一长影响了系统的并发。

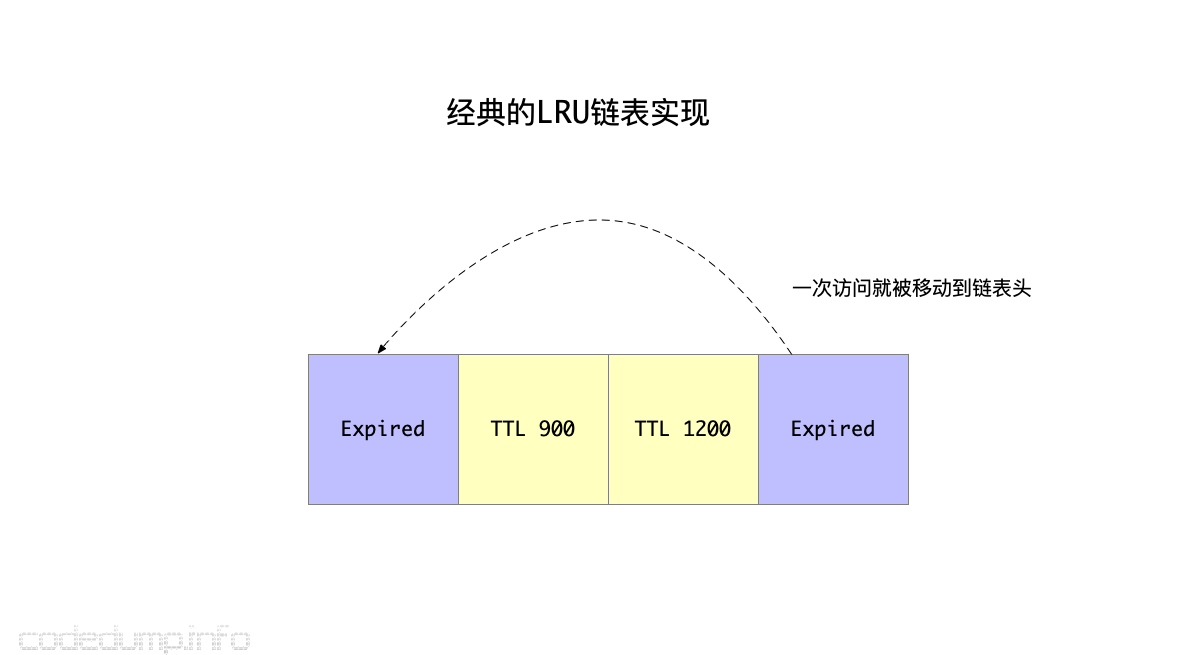

经典的LRU链表实现

综上，经典的LRU链表问题的核心在于：

  • 只需要一次被访问就能让元素远离被淘汰的地方。
  • 以及如何高效定位到更可能被淘汰的元素。

从Memcached 1.5版本开始，引入了所谓的分段LRU算法（Segmented LRU）来解决这些问题。

改进的分段LRU算法（Segmented LRU）

分段LRU算法中将LRU链表根据活跃度分成了三类：

  • HOT_LRU：存储热数据的LRU链表。
  • WARM_LRU：存储温数据（即活跃度不如热数据）的LRU链表。
  • COLD_LRU：存储冷数据的LRU链表。

需要说明的是：热（参数settings.hot_lru_pct）和暖（参数settings.warm_lru_pct）数据的占总体内存的比例有限制，而冷数据则无限。

#define HOT_LRU 0
#define WARM_LRU 64
#define COLD_LRU 128

同时，使用了heads和tails两个数组用来保存LRU链表：

#define POWER_LARGEST  256 /* actual cap is 255 */

#define LARGEST_ID POWER_LARGEST

static item *heads[LARGEST_ID];
static item *tails[LARGEST_ID];

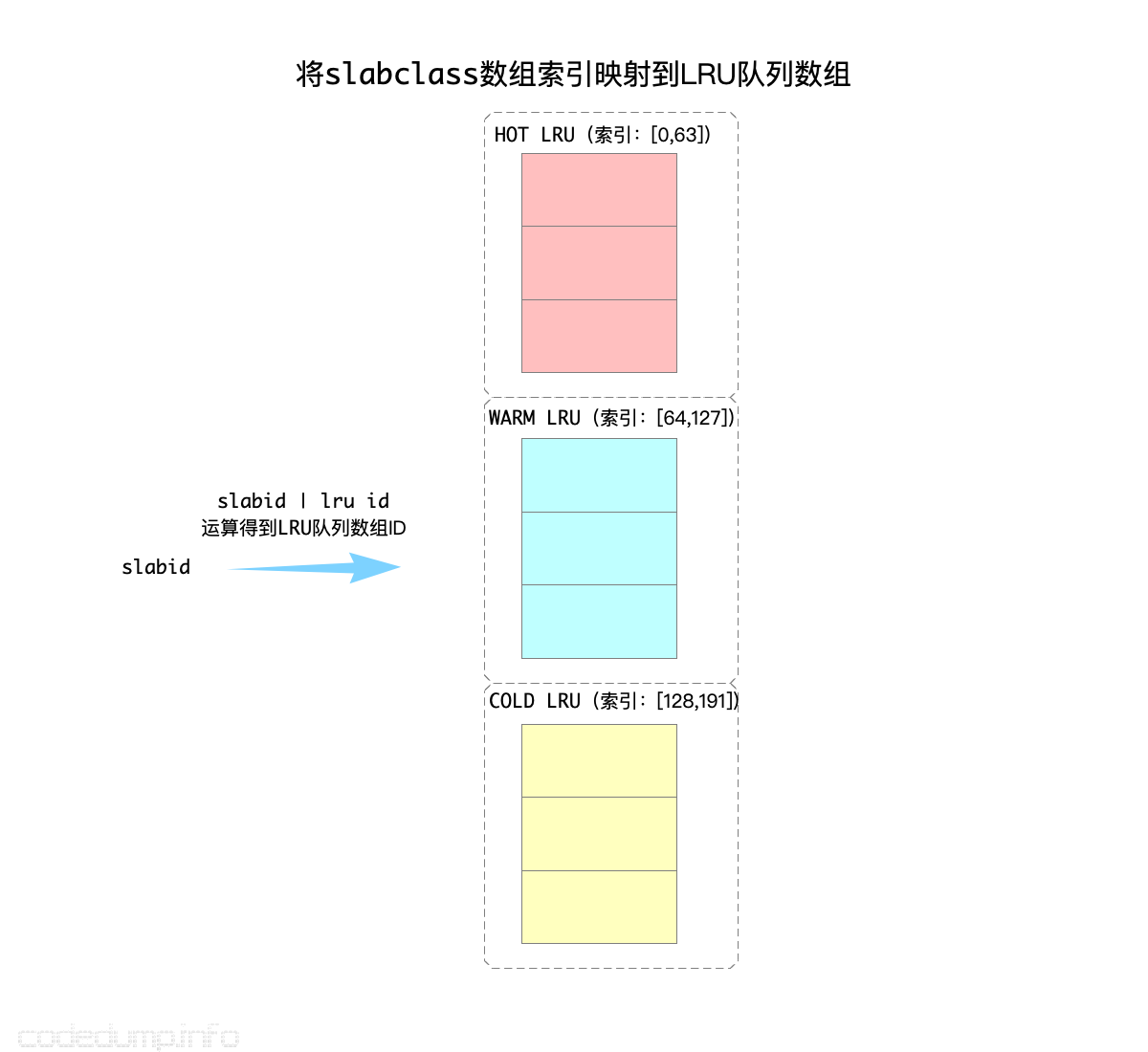

上面分析slabclass的时候提到过，首先会根据被分配内存大小计算出来一个slabclass数组的索引。在需要从LRU链表中淘汰数据时，由于LRU链表分为了上面三类，那么就还需要再进行一次slabid | lru id计算（其实就是slabid + lru id），到对应的LRU链表中查找元素：

将slabclass数组索引映射到LRU队列数组

有了这三种LRU队列的初步印象，可以接下来解释这个分段LRU算法了。

前面提到，原有LRU算法最大的问题是：只要元素被访问过一次，就马上会被移动到LRU链表的前面，影响了后面对这个元素的淘汰。

首先，改进的算法中，加入了一个机制：只有当元素被访问两次以后，才会标记成活跃元素。

代码中引入了两个标志位，其置位的规则如下：

  • ITEM_FETCHED：第一次被访问时置位该标志位。
  • ITEM_ACTIVE：第二次被访问时（即it->it_flags & ITEM_FETCHED为true的情况下）置位该标志位。
  • INACTIVE：不活跃状态。

ITEM_ACTIVE标志位清除的规则如下：

  • 如果从链表尾遍历到某一个LRU链表时，该元素是链表的最后一个元素，则认为是不活跃的元素，即可以清除ITEM_ACTIVE标志位；

这样，有效避免了只访问一次就变成活跃元素的问题（见函数do_item_bump）。

以下的讨论中，元素变成活跃就意指“至少被访问两次以上”。

其次，由于从链表尾部往前查找可以淘汰的元素，中间可能会经历很多不能被淘汰的元素，影响了淘汰的速度，因此前面的分级LRU链表就能帮助程序快速识别出哪些元素可以被淘汰。三个分级的LRU链表之间的转换规则如下：

  • HOT_LRU：在HOT LRU队列中的数据绝不会到HOT_LRU队列的前面，只会往更冷的队列中放。规则是：如果元素变得活跃，就放到WARM队列中；否则如果不活跃，就直接放到COLD队列中。
  • WARM_LRU：如果WARM队列的元素变的活跃，就会移动到WARM队列头；否则往COLD队列移动。
  • COLD_LRU：从上面可知，COLD队列中的元素，都是不太活跃的了，所以当需要淘汰元素时都会首先到COLD LRU队列中找可以淘汰的数据。当一个在COLD队列的元素重新变成活跃元素时，并不会移动到COLD队列的头部，而是直接移动回去WARM队列。

以上需要注意的是：任何操作都不能将一个元素从WARM和COLD队列中移动回去HOT队列了，也就是从HOT队列中移动元素出去的操作是单向操作。

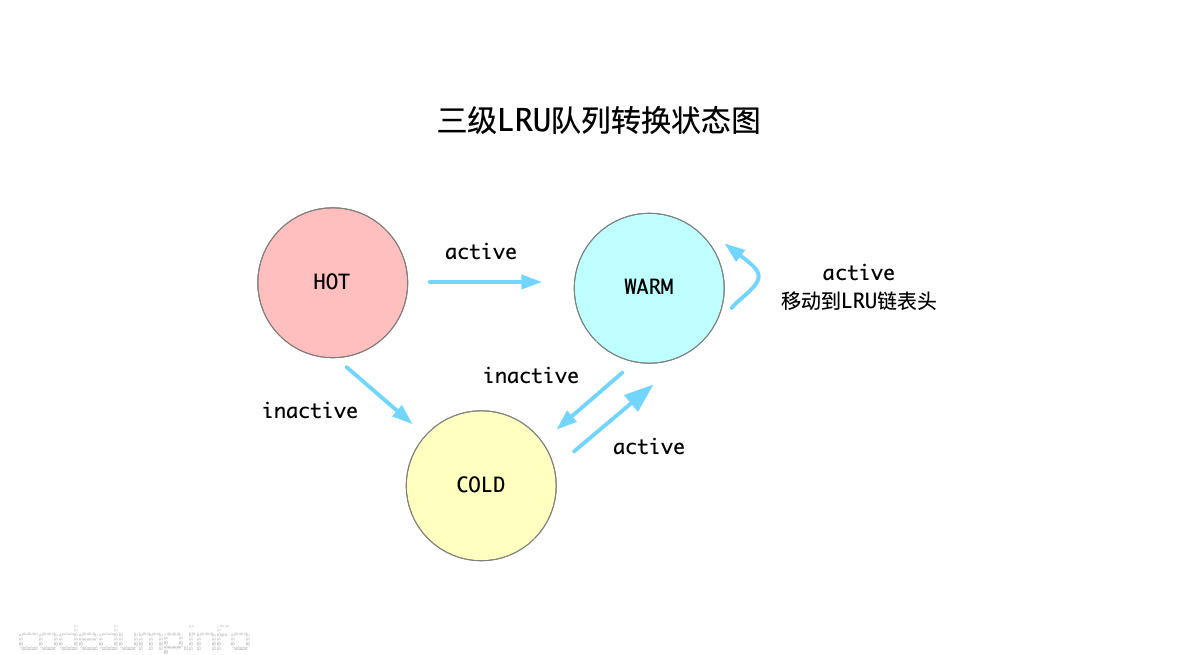

上述算法的状态机转换过程，可以参考下图。使用了这些规则来维护着三个队列之后，基本能保证COLD队列中的元素是不活跃的，这样查找起被淘汰元素也更快了。

三级LRU队列转换状态图

综述起来，改进的分段LRU算法做了如下的优化：

  • 需要至少两次被访问，才能变成活跃元素。
  • 将元素按照被访问频率的冷热程度，划分为三种LRU链表来分段管理，加速了查找被淘汰元素的流程。

读写操作的实现

从以上的分析里，可以看出memcached中主要有这么几种数据结构：

  • item：存储一个KV数据的基本单位。
  • slabclass：存储空闲item的数据结构。
  • lru链表：根据访问的冷热程度存储当前在使用中的item。
  • hash表：这部分没有在上面描述，用于根据key查询item的数据结构。

一个item，必然处于空闲和在使用这两种互斥状态之一，即：

  • 空闲的item：保存在slabclass的slots空闲链表中，这一点已经在上面slab的图示中描述过了。

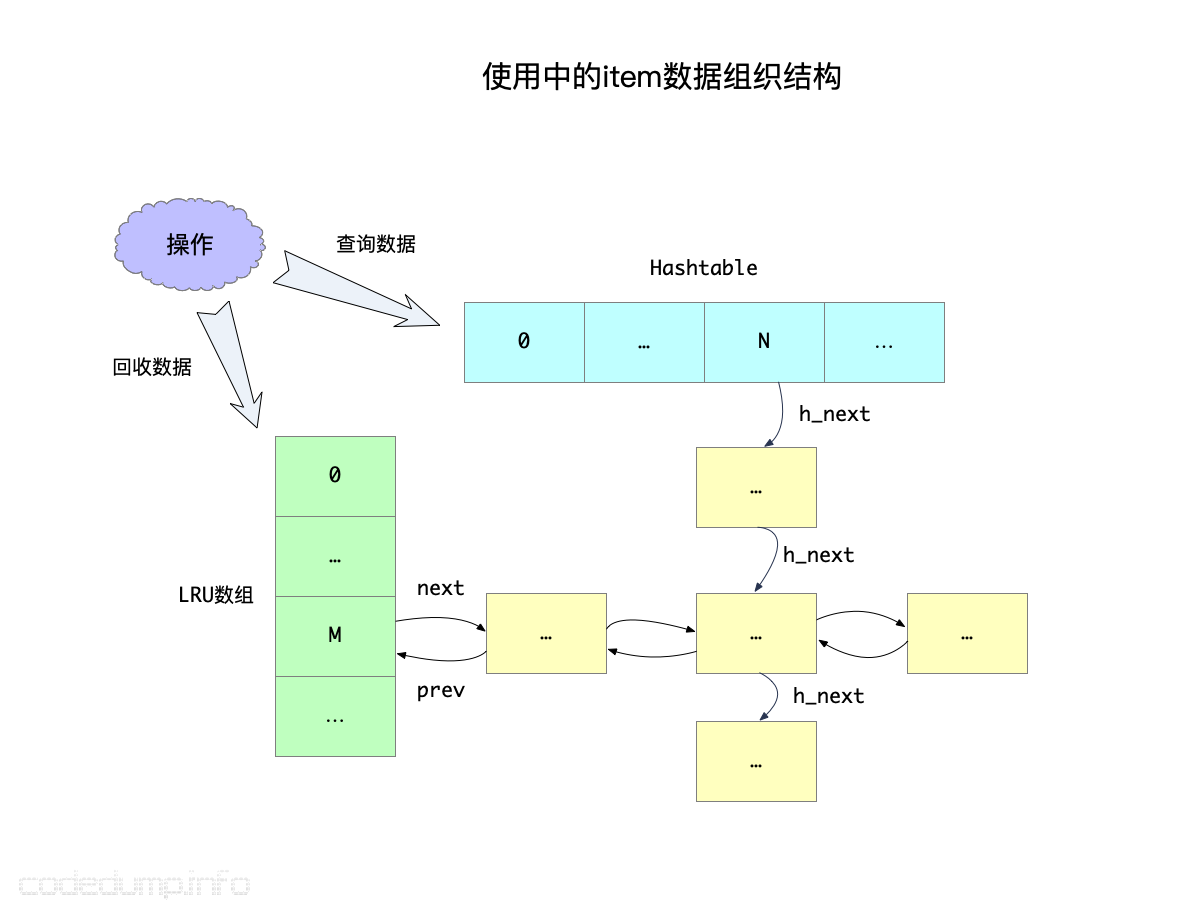

  • 在使用中的item：保存在lru链表中，用于数据回收之用；同时还保存在hash表中，用于数据访问时使用。如下图所示：

使用中的item数据组织结构

对item的数据组织有了大体的概念之后，下面展开来说读写操作的具体实现。

读操作

由于被使用数据存储在hash表中，所以查询操作相对简单，其伪代码是：

读操作：
  加锁
    在hash表中查询数据
  释放锁

  返回查询的结果

虽然简单，但是其中有一个值得注意的细节。这里的加锁操作，并不是一个全局锁，否则系统的并发性会大大折扣；同时，也不是给hash数组中的某一个hash桶进行加锁，实际上hash表本身并不存在锁操作。

在这里，加的锁是首先根据所查询数据的键进行hash计算，再得到对应的锁，在memcached里被称为“item lock”（见全局变量static pthread_mutex_t *item_locks）。这个锁虽然与数据的键值相关，但是如果hash数组数量与item_locks不相等，那么就不是一一对应的关系，所以才说不是针对hash桶进行加锁。如果hash桶的数量大于item lock的数量，那么这就是一对多的关系，也就是对一个item lock加锁之后，获得锁的线程可以访问多个hash桶。

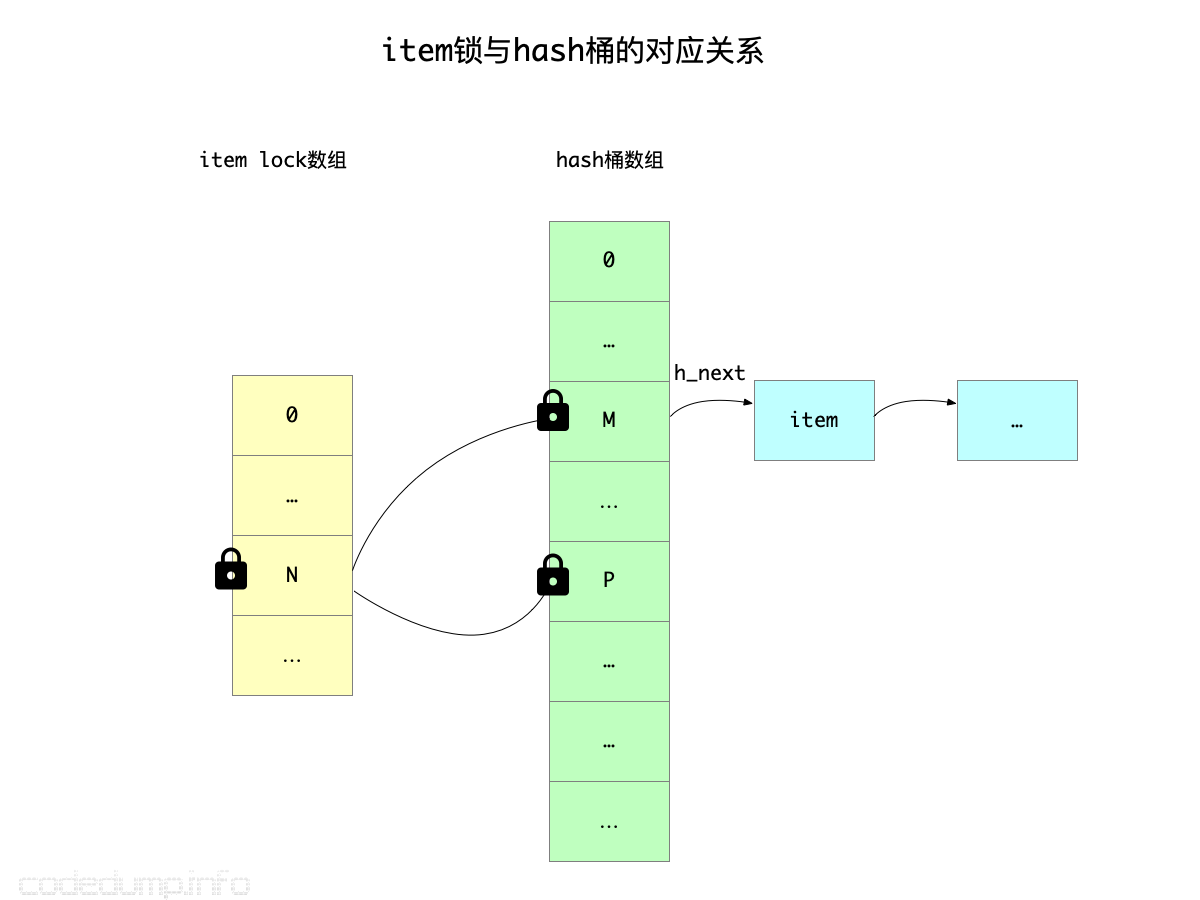

item锁与hash桶的对应关系

上图中，索引为N的item锁，管理着索引为M、P这两个hash桶，因此拿到该item锁的线程可以同时访问这两个hash桶。

因此，上面的读操作更准确的描述应该是：

读操作：
  根据查询键值加item锁
    在hash表中查询数据
  根据查询键值释放item锁

  返回查询的结果

写操作

与前面非常简单的读操作相比，写操作会更加复杂，因为当内存不足时需要淘汰在LRU数组中的item。

写操作：
  根据查询键值加item锁

    分配足够内存的item，写入新的数据
    向hash表中写入数据

  根据查询键值释放item锁

在上面的步骤中，分配足够内存的item这一步，暂不考虑分析内存足够下的情况，因为这种情况相对简单，只分析内存不足时需要淘汰的情况。将这部分代码展开来讨论，则伪代码如下：

写操作：
  1:根据查询键值加item锁

    2:内存不足情况下分配足够内存的item，写入新的数据：

      2.1:计算满足所需内存所在的LRU数组元素，对该LRU链表加锁
      2.2:从后往前遍历所要求内存的LRU数组：
        2.2.1:找到一个item，如果尝试对该item的键值进行加锁失败，则继续尝试下一个item
        2.2.3:否则，对该item的键值进行加锁成功，如果符合回收条件：
          2.2.4:从item所在的hash表中删除item
        2.2.5:释放2.2.1中加的item锁

      2.3:对该LRU链表解锁

    3:向hash表中写入数据

  4:根据查询键值释放item锁

需要注意的是，步骤2.2.1中，是尝试对当前item的键值所在的item锁加锁，这一步是可能失败的，因为在第一步中已经加上了item锁，两者有可能相同，如果这里不是尝试而是直接等待解锁，则可能造成死锁。

但是仅有上面的步骤仍然是不够的，因为即便找到了一个可以被回收的item，也要确定该item没有被其他线程引用，判断的标准是根据item中的引用计数：首先将引用计数加1，如果为2的情况下（使用中的item默认引用计数为1）说明当前只有本线程引用了这个item，后面就可以安全的回收该item。

在memcached代码中，如果上一步增加引用计数之后不为2时，有可能是item泄露了，如果打开tail_repair_time开关且满足时间的情况下，可以进行强制回收，但是作者也提醒了这样可能会造成程序core掉，也就是出现上面提到的被引用的item被释放的情况：

int lru_pull_tail(const int orig_id, const int cur_lru,
        const uint64_t total_bytes, const uint8_t flags, const rel_time_t max_age,
        struct lru_pull_tail_return *ret_it) {

        // ...

        if (refcount_incr(search) != 2) {
            /* Note pathological case with ref'ed items in tail.
             * Can still unlink the item, but it won't be reusable yet */
            itemstats[id].lrutail_reflocked++;
            /* In case of refcount leaks, enable for quick workaround. */
            /* WARNING: This can cause terrible corruption */
            if (settings.tail_repair_time &&
                    search->time + settings.tail_repair_time < current_time) {
                itemstats[id].tailrepairs++;
                search->refcount = 1;
                /* This will call item_remove -> item_free since refcnt is 1 */
                STORAGE_delete(ext_storage, search);
                do_item_unlink_nolock(search, hv);
                item_trylock_unlock(hold_lock);
                continue;
            }
        }

        // ...
}

步骤2，内存不足情况下分配足够内存的item，其完整实现在函数lru_pull_tail中，读者可以自行结合上面的伪代码以及前面提及的LRU算法自行分析。

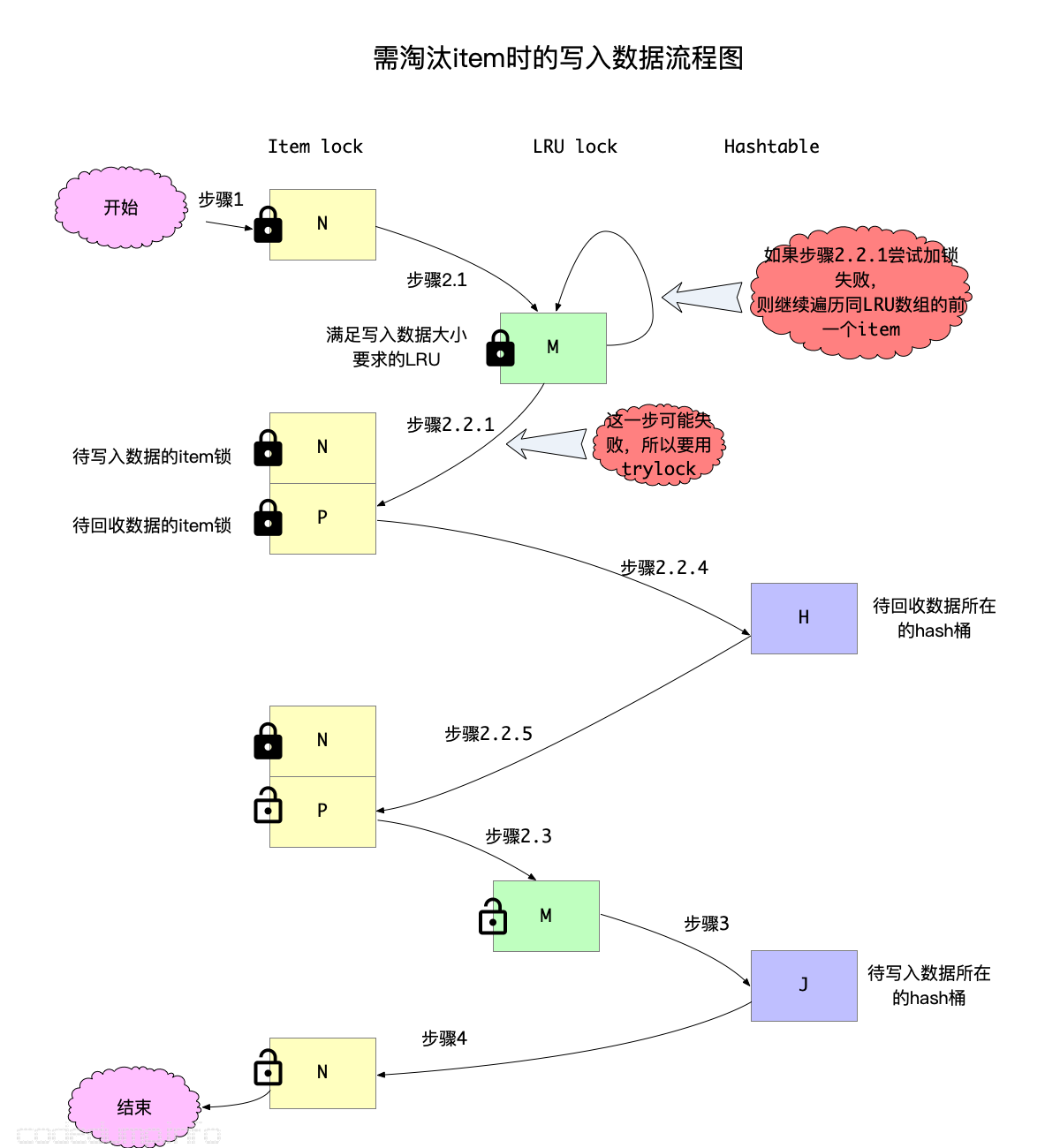

以上的整个流程如下图所示：

需淘汰item时的写入数据流程图

解释完毕了读写操作流程之后，需要回答这个问题：为什么针对键值的锁加在了item锁上，而不是hash桶？

原因在于：当写入的元素过多时，hash表需要进行扩容操作，即可以认为hash桶的数量是有可能发生变化的。因此，如果锁在hash桶上，在容量发生变化的时候就难以处理。而item锁数组，其大小则是固定的，不存在这个问题。

hash数组的扩容操作

hash数组的数量必须是2的次方，每次存储的数据总量超过数组数量的1.5倍时，就需要扩容一倍，最多到2^32。

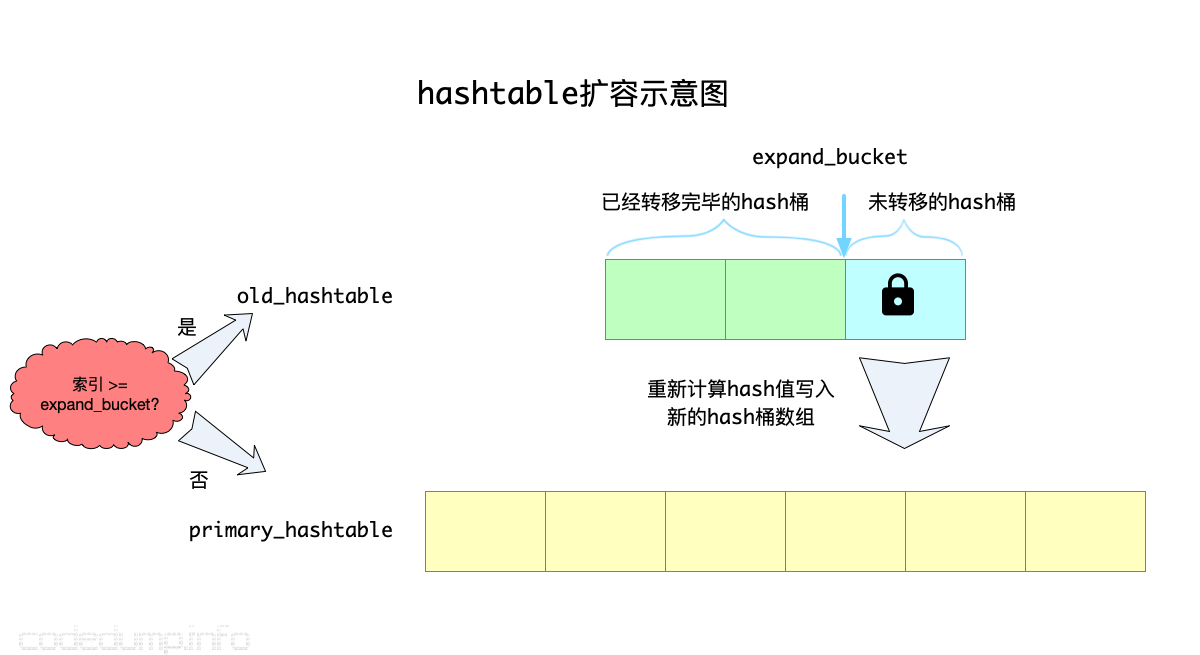

扩容流程示意图如下：

hashtable扩容示意图

扩容步骤为：

  • 按照新的大小分配出来新的hash数组保存到primary_hashtable中，原hash数组命名为old_hashtable，另外有扩容索引值expand_bucket，在该索引之前的数据，表示已经从old_hashtable中转移到新的hash数组了。
  • 每次操作一个hash桶元素，需要对该hash桶对应的item锁进行加锁之后才能开始转移。
  • 期间如果有数据访问，首先按照旧的hash桶数量进行计算，如果计算出来的索引值不小于expand_bucket，说明这个数据还在旧的桶里，到old_hashtable中查找；否则说明在新的hash数组里了，按照新的hash桶数量计算器索引值，然后再到primary_hashtable中操作。

综述

从以上分析可以看出，实现一个完备的LRU cache库，需要考虑的细节问题其实不少的，尤其memcached需要应对的是多线程情况下cache的读写，比之redis单进程单线程的情况还是要复杂不少，主要包括以下方面：

  • 如何有效、快速的分配、利用内存（slab算法与数据结构）。
  • 更合理的LRU算法，不至于一次访问就导致该数据难以被回收（分段LRU算法）。
  • 细粒度加锁操作，而不是全局锁，保证读写操作的并发。不把针对键值的锁放在hash桶上，因为可能会因为容量扩充导致hash桶数组变化，而是使用了一个固定大小的锁数组。
  • 除了上述的锁之外，还需要不要回收正在被使用的内存（item引用计数）。
  • hash数组扩容时如何尽量减少数据访问的冲突。
